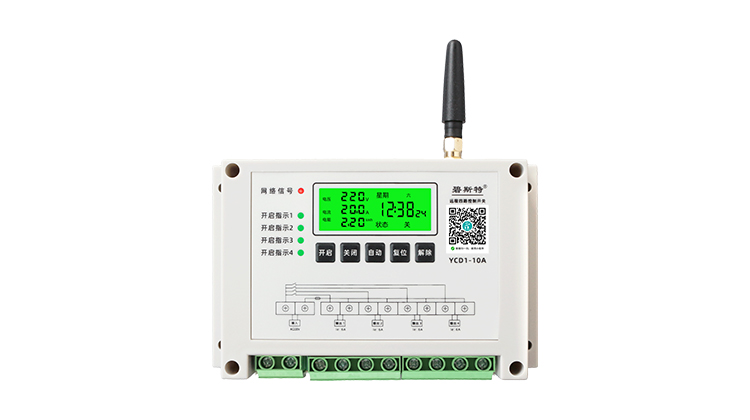

四路遠程控制開關：四路控制開關，每路獨立工作。

1臺四路遠程控制開關等于4臺單路遠程控制開關，可同時控制4臺設備進行不同的開關操作。四路開關獨立工作，每路互不影響，4個獨立工作指示燈，每路工作狀態清晰可見。4路獨立接線端口，單路故障不影響其他線路的設備正常工作。

四路遠程控制開關單路控制功率為1320W。

遠程四路控制開關怎么接線？

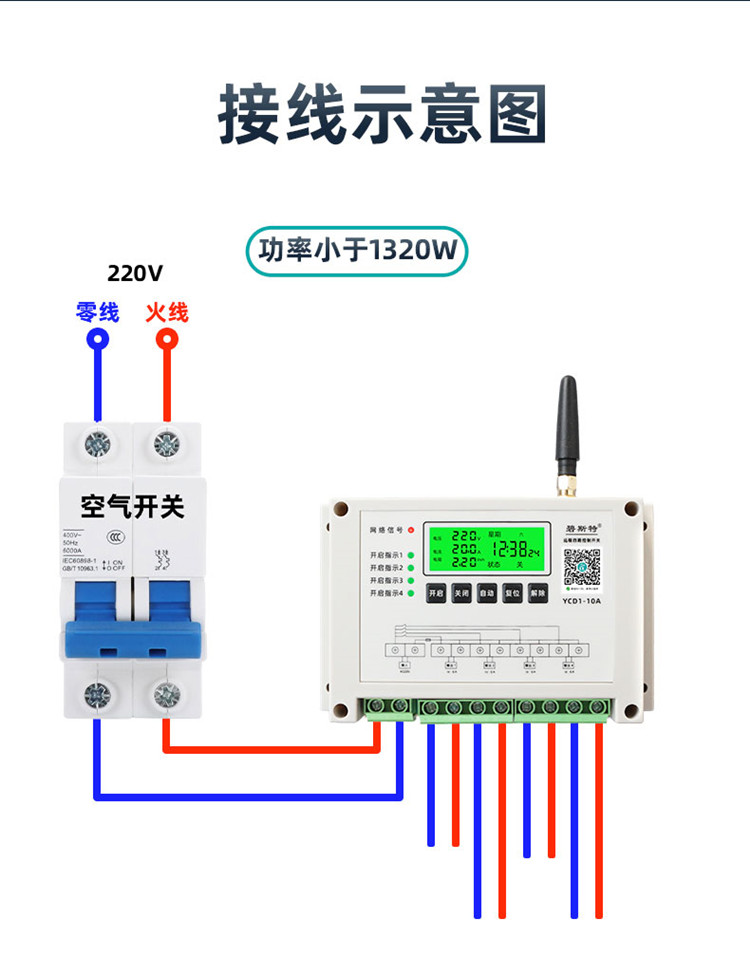

a.當用電器功率小于1320W，可直接用四路遠程控制開關進行控制：

1.220V市電接入空氣開關，空氣開關火零線接入控制開關左側的進線口。

2.遠程開關的出線口直接連接用電器的進線，四路可同時連接用電器。

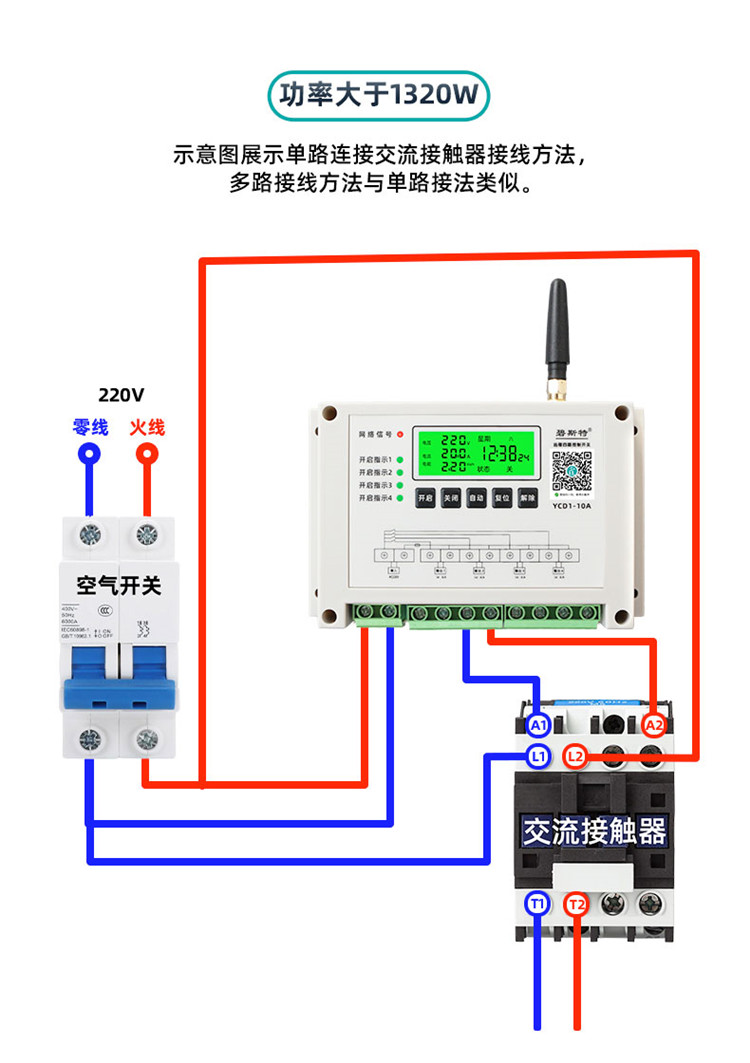

b.當用電器功率大于1320W，需要添加交流接觸器（接線方式展示單路連接交流接觸器接線方法，多路接線方法與單路接法類似。）：

1.220V市電接入空氣開關，空氣開關火零線連接遠程開關的進線。

2.再?gòu)目諝忾_(kāi)關接出另外一組火零線接在交流接觸器的L1、L2上。

3.遠程開關的出線端子連接到交流接觸器的A1、A2上。

4.大功率用電器的火零線連接在交流接觸器的T1和T2上。

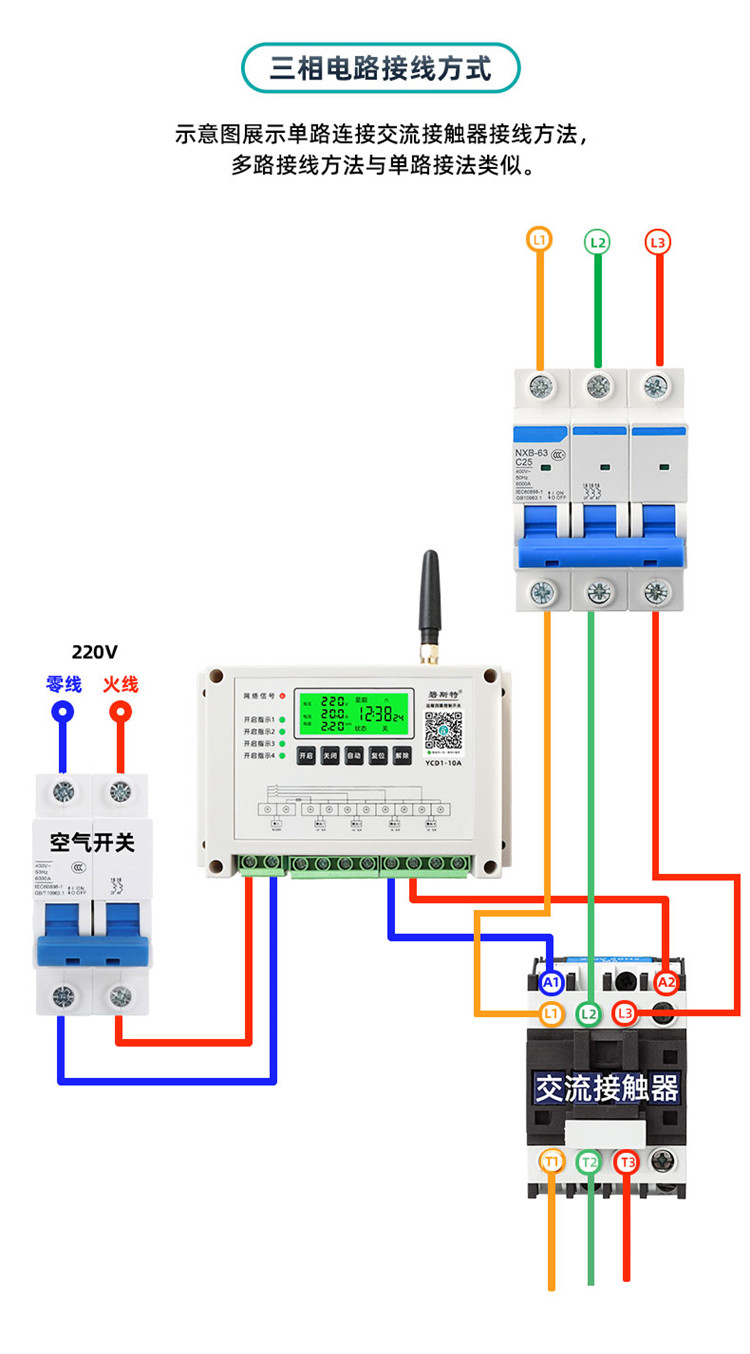

c.使用四路遠程控制開關控制三相電用電器（接線方式展示單路連接交流接觸器接線方法，多路接線方法與單路接法類似。）：

1.220V市電接入2P空氣開關，空氣開關火零線連接遠程開關的進線。

2.三相電接入3P空氣開關，由3P空氣開關接出的三根相線接在交流接觸器的L1、L2、L3上。

3.遠程開關的出線端子連接到交流接觸器的A1、A2上。

4.三相電用電器的三根相線連接在交流接觸器的T1、T2、T3上。

備注：用四路遠程控制開關控制大功率用電器或者是三相電用電器，均選用220V交流接觸器。
